路由器支持划分多网段,可以针对不同的LAN接口划分网段,即每一个或多个LAN接口对应一个网段;也可以通过一个LAN接口与支持划分802.1Q VLAN的交换机进行对接,实现多网段划分,下面就这两种应用方式介绍必要的设置步骤。

路由器多LAN接口实现网段划分

路由器配合交换机网段划分经验

注意:建议设置的电脑连接在路由器5号接口,该接口保持默认VLAN1

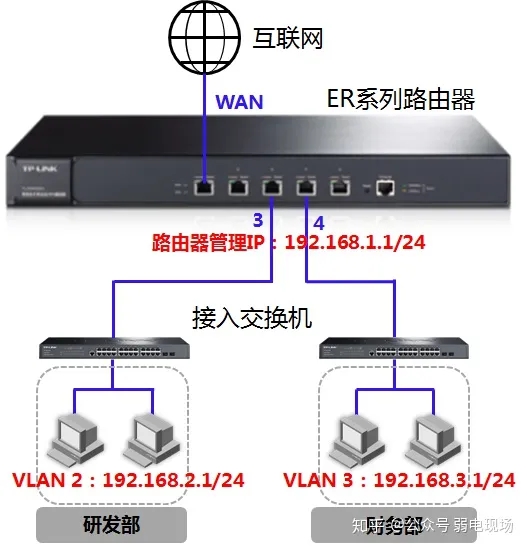

针对上图所示的网络拓扑结构,基本设置步骤如下:

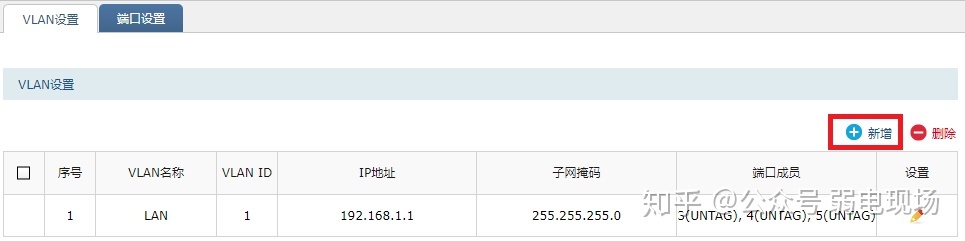

1,路由器添加VLAN:点击“基本设置”---“VLAN设置”

路由器配合交换机网段划分经验

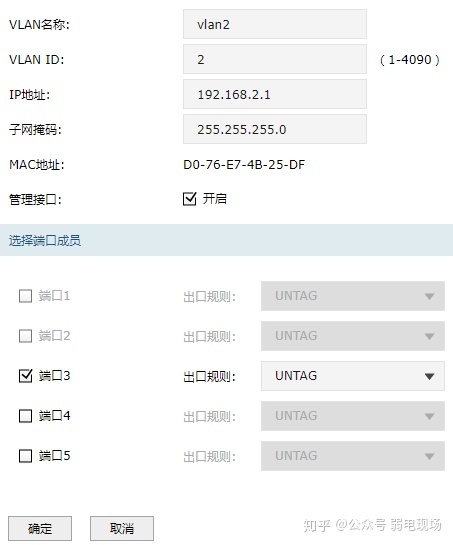

2,点击“新增”,新增vlan2,并设置相关参数

路由器配合交换机网段划分经验

VLAN名称:任意填写,本例中为“vlan2”;

VLAN ID:设置该VLAN的 ID号,本例中为“2”;

IP地址:VLAN接口的IP地址,即内部网络的网关地址,本例为“192.168.2.1”;

子网掩码:VLAN接口的子网掩码,与IP地址组合确定子网的范围,本例为标准C类子网掩码“255.255.255.0”;

管理接口:如果需要通过这个子网访问路由器界面,则勾选,如不需要,可不勾选。

管理端口成员:勾选端口3,出口规则设置为“UNTAG”;

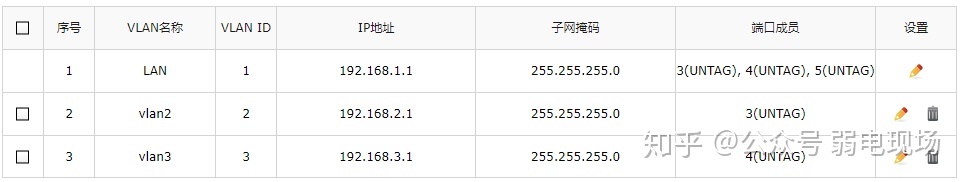

vlan3同理设置,设置完成,如下图所示:

路由器配合交换机网段划分经验

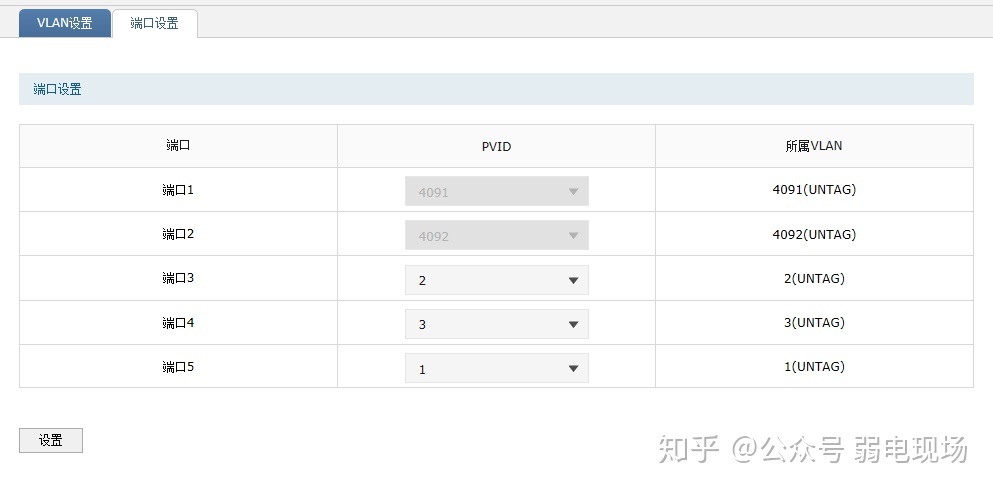

3,修改端口PVID,点击“基本设置”---“端口设置”,修改端口的PVID,如下图所示:

路由器配合交换机网段划分经验

端口3:本例中修改PVID为2;端口4:本例中修改PVID为3;设置完毕,点击“设置”,保存配置,VLAN设置完成。

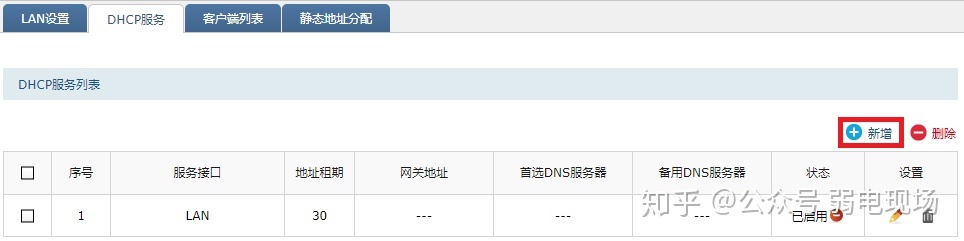

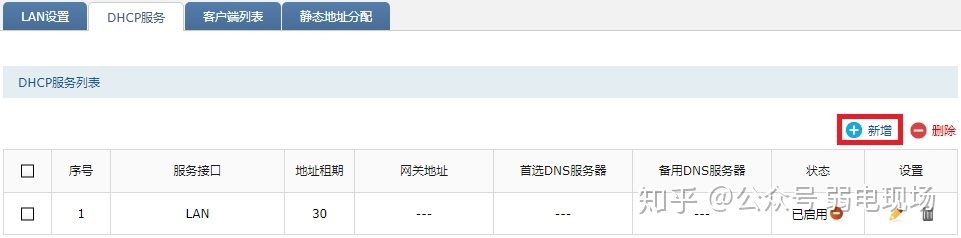

4,添加新增的VLAN的DHCP服务器,点击“基本设置”---“LAN设置”---“DHCP服务”,点击“新增”

路由器配合交换机网段划分经验

路由器配合交换机网段划分经验

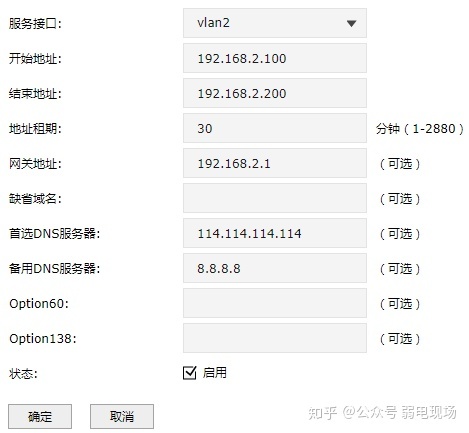

服务接口:选择划分的vlan接口,本例中选择“vlan2”。

开始地址:填写开始地址,如“192.168.2.100”;

结束地址:填写结束地址,如“192.168.2.200”;

网关地址:可不填写,也可以填写,本例中设置“192.168.2.1”;

缺省域名:不填写;

首选DNS:填写当地的宽带线路的首选DNS,本例中设置电信公共DNS服务器IP地址“114.114.114.114”;

备用DNS:填写当地的宽带线路的备用DNS,本例中设置谷歌公共DNS服务器IP地址“8.8.8.8”;

Option60:不填写;

Option138:不填写;

状态:“勾选”启用。

点击“确定”,添加完成。

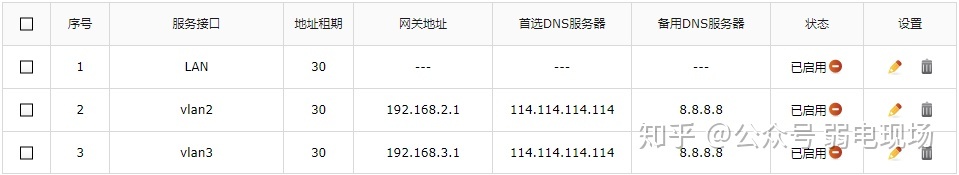

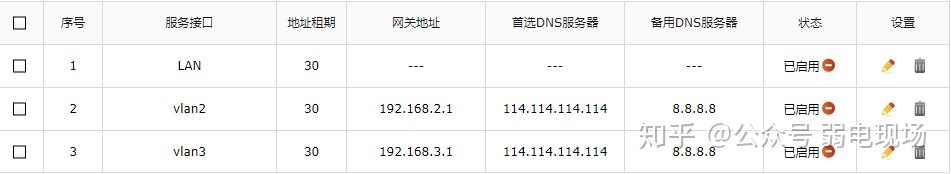

VLAN3同理设置,设置完成,如下图所示

路由器配合交换机网段划分经验

至此,路由器划分多网段功能完成,接在端口3下的交换机可获取到vlan2网段地址192.168.2.x;接在端口4下的交换机可获取到vlan3网段地址192.168.3.x,均可以连接外网。

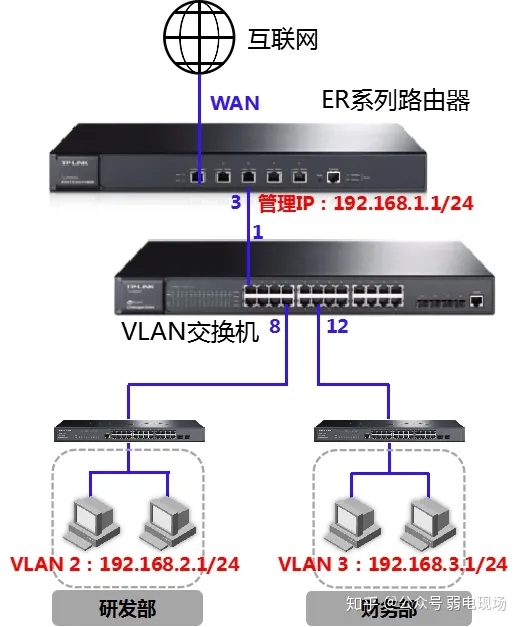

路由器一个LAN口对接多个网段,需配合交换机802.1Q VLAN使用

路由器配合交换机网段划分经验

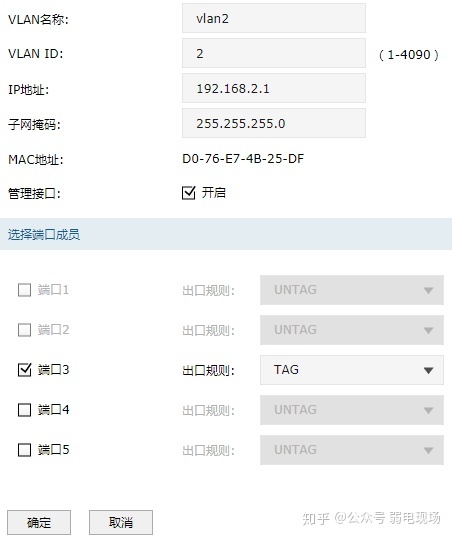

1,路由器添加VLAN,点击“基本设置”---“VLAN设置”,点击“新增”,新增vlan2

路由器配合交换机网段划分经验

路由器配合交换机网段划分经验

VLAN名称:任意填写,本例中为“vlan2”;

VLAN ID:设置该VLAN的 ID号,本例中为“2”;

IP地址:VLAN接口的IP地址,即内部网络的网关地址,本例为“192.168.2.1”;

子网掩码:VLAN接口的子网掩码,与IP地址组合确定子网的范围,本例为标准C类子网掩码“255.255.255.0”;

管理接口:如果需要通过这个子网访问路由器界面,则勾选,如不需要,可不勾选。

管理端口成员:勾选端口3,出口规则设置为“TAG”;

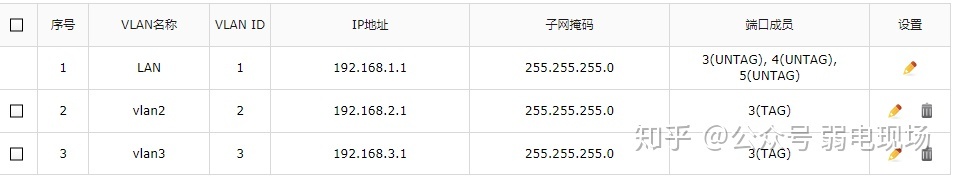

vlan3同理设置。设置完成,如下图所示

路由器配合交换机网段划分经验

2,添加新增的VLAN的DHCP服务器,点击“基本设置”---“LAN设置”---“DHCP服务”,点击“新增”

路由器配合交换机网段划分经验

路由器配合交换机网段划分经验

服务接口:选择划分的vlan接口,本例中选择“vlan2”。

开始地址:填写开始地址,如“192.168.2.100”;

结束地址:填写结束地址,如“192.168.2.200”;

网关地址:可不填写,也可以填写,本例中设置“192.168.2.1”;

缺省域名:不填写;

首选DNS:填写当地的宽带线路的首选DNS,本例中设置电信公共DNS服务器IP地址“114.114.114.114”;

备用DNS:填写当地的宽带线路的备用DNS,本例中设置谷歌公共DNS服务器IP地址“8.8.8.8”;

Option60:不填写;

Option138:不填写;

状态:“勾选”启用。

点击“确定”,添加完成。

vlan3同理设置,设置完成,如下图所示

路由器配合交换机网段划分经验

至此,路由器划分多网段功能设置完成,接下来配置交换机802.1Q VLAN对接。

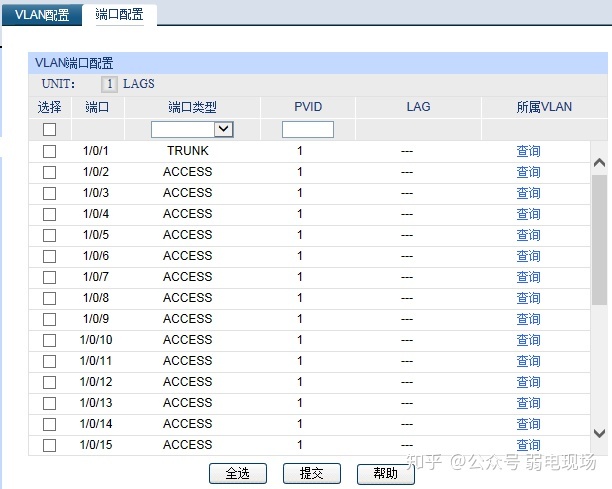

3,交换机802.1Q VLAN设置,打开交换机管理界面--端口配置,对接路由器的交换机口是1号端口,把1号端口类型设置为“TRUNK”

路由器配合交换机网段划分经验

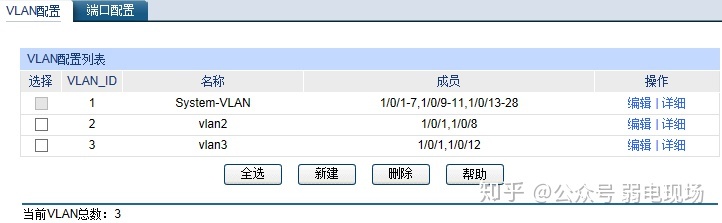

4,回到vlan配置,点击新增vlan2和vlan3,vlan2包含1号和8号接口,vlan ID填写 2;vlan3包含1号和12号接口,vlan ID填写 3,添加完成,保存配置

路由器配合交换机网段划分经验

至此设置完毕,交换机8号端口下的电脑或分交换机,可获取到vlan2网段地址192.168.2.x;接在交换机12号口下的分交换机或电脑,可获取到vlan3网段地址192.168.3.x,且均可上网。
